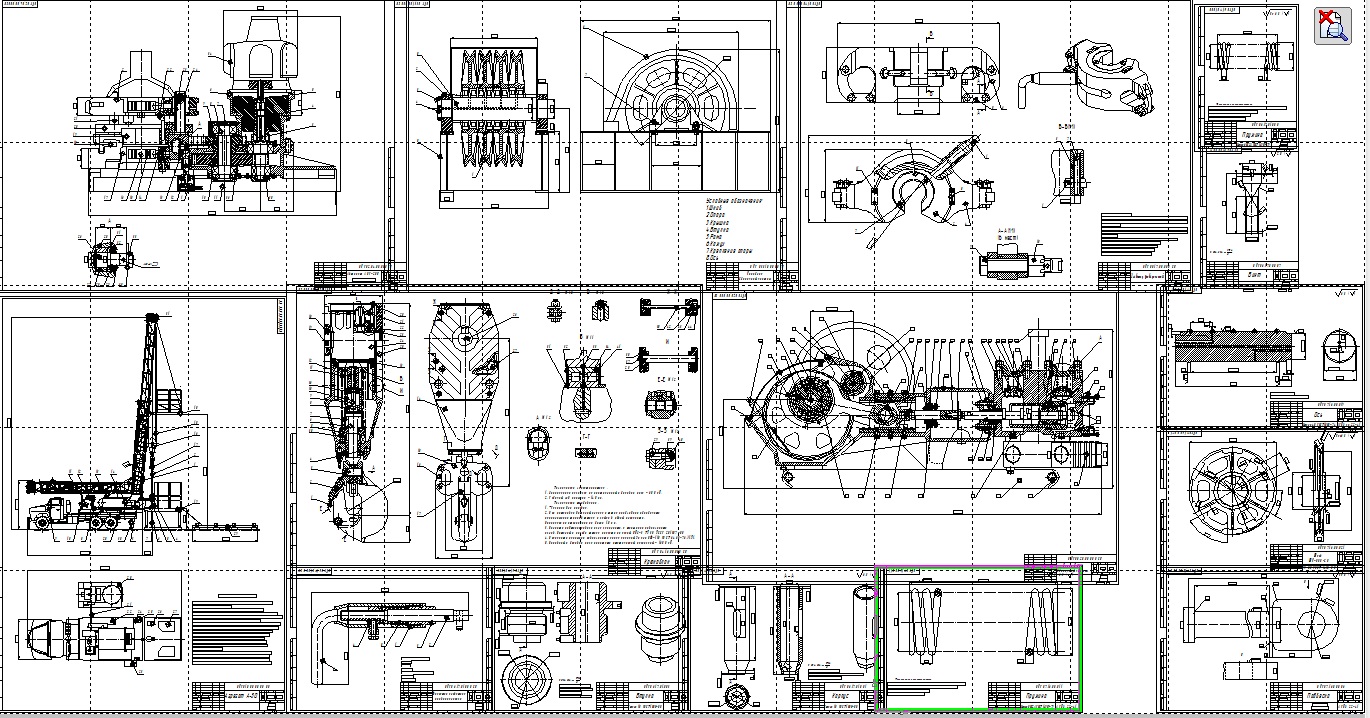

86.Комплекс оборудования для СПО с усовершенствованным универсальным элеватором
Изобретение относится к нефтегазодобывающей промышленности, а именно к устройствам для спускоподъемных операций с трубами при бурении и капитальном ремонте скважин. Обеспечивает повышение надежности устройства, простоту в эксплуатации. Элеватор состоит из корпуса со стяжками штропов, запирающего устройства и фиксатора. Фиксатор состоит из корпуса, штока, втулки, регулировочной втулки, пружины и рукоятки. Рукоятка приварена к корпусу фиксатора. Запирающее устройство является съемным. Оно состоит из стакана с пазом, предохранительных шпонок и запирающей створки. Запирающая створка имеет два резьбовых отверстия для крепления фиксатора.
В качестве прототипа выбран элеватор типа ЭТАД.
Элеватор типа ЭТАД предназначен для работы с насосно-компрессорными трубами (НКТ) различных диаметров. Элеватор состоит из корпуса с подпружиненными защелками штропов, выдвижного захвата, упоров, запирающего устройства с рукояткой.
Целью предлагаемого изобретения является повышение надежности устройства, простота в эксплуатации и удешевление его себестоимости. Элеватор является универсальным, так как возможно его применения не только для насосно-компресорных труб, но и для бурильных труб, что предусматривает захват трубы в вертикальном положении, т.к. конструкция предлагаемого изобретения имеет запирающее устройство, расположенное как с тыльной стороны, так и с фронтальной.
