1)Проект механосборочного цеха по изготовлению входного модуля стенда испытания насосов ЭЦН (комплексный проект)
Содержание задания по профилирующему разделу проекта:
I.Общая часть.
1.1. Служебное назначение и техническая характеристика реверсивного редуктора. 1.2. Производственная программа (номенклатура и объем выпуска вала). 1.3. Краткий обзор и анализ существующих технологий с целью поставки задач разработки и обоснования принятых решений (литературный обзор).
II.Технологическая часть. 2.1. Технологический процесс (ТП) сборки реверсивного редуктора. 2.1.1. Анализ ТУ на изделие и его технологичности. 2.1.2. Методы и средства контроля. 2.1.3. Выбор метода достижения требуемой точности сборки. 2.1.4. Разработка процесса сборки (схема, технологические карты).
2.2. ТП изготовления вала. 2.2.1.Служебное назначение, анализ ТУ и технологичности вала. 2.2.2. Выбор способа получения заготовки и его технико-экономическое обоснование. 2.2.3. Анализ существующего ТП и выбор оптимального варианта ТП. 2.2.4. Выбор технологических баз и последовательности обработки. 2.2.5. Расчет припусков на обработку и межоперационных размеров. 2.2.6. Разработка технологических операций, выбор режущего и измерительного инструмента, расчет режимов резания. 2.3. Специальные средства технологического оснащения. 2.3.1. Расчет и проектирование специального приспособления. 2.3.2 Расчет и проектирование контрольного приспособления. .
2.4. Расчет, компоновка и планировка участка по производству вала. 2.4.1 Расчет годовой трудоемкости и станкоемкости _ изготовления деталей. 2.4.2. Расчет численности работающих. 2.4.3. Определение состава и расчет площадей (производственные и вспомогательные площади, административно-бытовые помещения). 2.4.4. Выбор типа здания 2.4.5. Технологическая планировка участка.
2. Исходные данные по проекту:
Описание изделия. Рабочие чертежи и технические условия на реверсивный редуктор. Объем выпуска 2000 штук в год. Количество изделий, выпускаемых по неизменяемой конструкторской документации 4000 штук. Руководящая и справочная литература

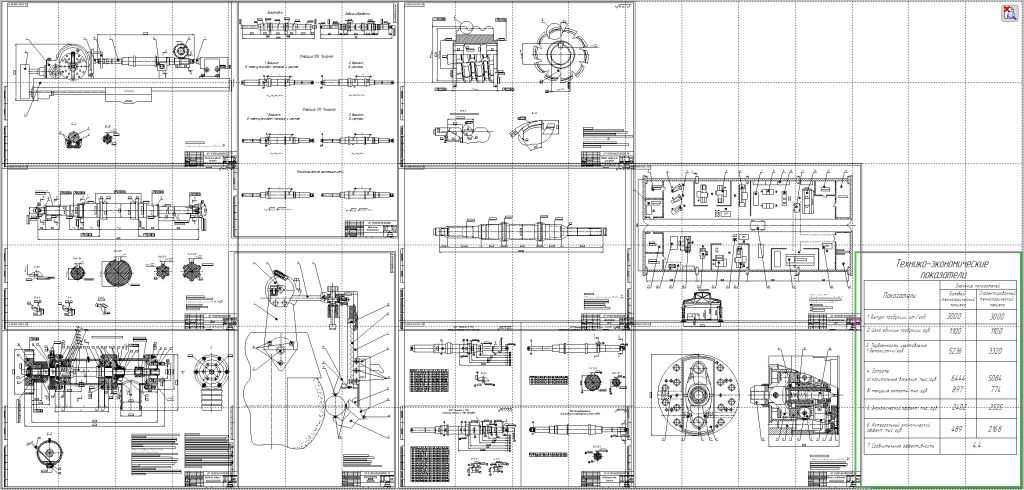

3. Перечень графического материала:
1. Сборочный чертеж изделия с размерными связями (1 лист); 2. Рабочий чертеж детали (1 лист); 3.Чертеж заготовки (1лист); 4. Базирование (1 лист); 5. Операционные эскизы (1 лист); 6. Технологические наладки (1 лист); 7. Специальный инструмент (1 лист); 8. Приспособление контрольное (1 лист); 9.Планировка участка (1 лист); 10. Технико-экономические показатели (1 лист); 11. Охрана труда (1 лист); .
Всего 11 листов формата А1
